Jak sprawdziany graniczne wykrywają błędy otworów, wałków i gwintów w serii

W środowisku produkcji seryjnej detali, na przykład wałków do pomp hydraulicznych, operatorzy obrabiarek wielokrotnie w ciągu zmiany mierzą się z ryzykiem odchyłek wymiarowych. Dynamiczne tempo pracy na hali wymaga narzędzi, które od razu dają jednoznaczny i łatwy do interpretacji wynik. Szybka weryfikacja fizyczna pozwala zatrzymać wadliwą partię na wczesnym etapie procesu technologicznego. Dzięki temu niezgodny element nie trafia do dalszego montażu, co ogranicza powstawanie logistycznych wąskich gardeł oraz strat materiałowych. Kontrolowanie geometrii bezpośrednio przy maszynie skrawającej to podstawa stabilnego utrzymania rygorystycznego reżimu produkcyjnego.

Różnice między sprawdzianem granicznym a przyrządem wskazującym

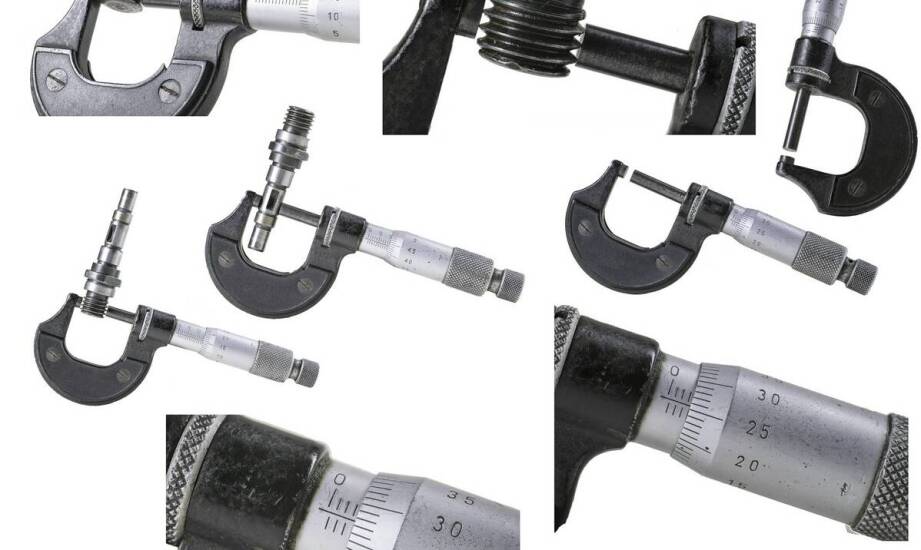

Podstawowa różnica między tymi dwiema grupami narzędzi metrologicznych polega na odmiennym sposobie prezentacji wyniku. Sprawdzian graniczny służy wyłącznie do potwierdzenia zgodności wyprodukowanego detalu z tolerancją wymiarową. Daje on natychmiastowy rezultat w systemie przechodzi lub nie przechodzi. W przeciwieństwie do klasycznych przyrządów wskazujących, czyli suwmiarek lub mikrometrów, sprzęt ten nie dostarcza operatorowi konkretnego odczytu liczbowego. Brak konieczności skupiania się na interpretacji skali czyni to rozwiązanie bardzo użytecznym podczas weryfikacji masowej.

Sprawdziany jednograniczne odwzorowują tylko jeden skrajny wymiar, reprezentując najmniejszą lub największą dopuszczalną wartość mierzonych parametrów. Narzędzia dwugraniczne posiadają natomiast dwie powierzchnie robocze, co pozwala zweryfikować całe pole tolerancji przy pomocy jednego przedmiotu. Dystrybutorzy sprzętu pomiarowego, do których należy spółka Matbor z Sosnowca, dostarczają przyrządy w wielu wariantach konstrukcyjnych. Główne typy obejmują modele wtykowe przeznaczone do otworów, przyrządy pierścieniowe do wałków zewnętrznych oraz trzpienie i pierścienie gwintowe.

Sprawdzian wtykowy do otworu wychwytuje błędy średnicy wewnętrznej za pomocą dwóch różnych zakończeń. Strona przechodnia, oznaczana zazwyczaj jako GO, weryfikuje dolną granicę tolerancji i musi swobodnie wejść w otwór na swoją pełną długość roboczą. Strona nieprzechodnia, czyli NOGO, sprawdza z kolei górną granicę i nie powinna zagłębić się w mierzony profil. W przypadku zewnętrznych powierzchni walcowych zasada działania jest odwrotna z powodu obecności naddatku materiałowego. Z kolei gwintowe odpowiedniki tych narzędzi kontrolują jednocześnie średnicę podziałową oraz skok gwintu, upewniając się, że połączenie śrubowe zadziała poprawnie.

Weryfikacja kształtu i najczęstsze przykłady zastosowań

Poza standardowym potwierdzaniem samej średnicy skrawanego elementu, proces produkcji wymaga często zbadania błędów geometrycznych. Specjalistyczne sprawdziany do kształtu i położenia ujawniają ukryte odchyłki, których nie wychwyciłby szybki pomiar dwupunktowy. Przykładem są narzędzia do oceny bicia promieniowego na wałku korbowym, które fizycznie symulują osadzenie detalu w docelowym gnieździe łożyska.

W masowym wytwarzaniu korpusów silnikowych wykorzystuje się standardowe trzpienie wtykowe do wstępnego badania gładzi cylindra. Narzędzie to stanowi szybki test typu przechodzi lub nie przechodzi, mogący jedynie pośrednio wskazywać na ewentualne wady powierzchniowe. Jeśli strona przechodnia klinuje się wewnątrz otworu na pewnej głębokości, często sugeruje to powstawanie owalności lub stożkowatości. Aby jednak wprost i dokładnie udokumentować błędy cylindryczności czy współosiowości, zakłady muszą stosować dedykowane maszyny do pomiaru kształtu.

Konkretne przykłady z warsztatów obróbczych obrazują przydatność sztywnych przymiarów. Przy toczeniu śrub łącznikowych pierścieniowy element NOGO wykrywa zbyt luźno nacięty gwint zewnętrzny. Z kolei podczas kontroli wałków napędowych w skrzyniach biegów pierścieniowy sprawdzian GO weryfikuje maksymalny dopuszczalny wymiar trzpienia. Zapobiega to przekazaniu do montażu komponentów o zbyt dużej średnicy, które nie zmieściłyby się w łożysku. Narzędzia te są powszechnie stosowane na stanowiskach frezarskich do oceny tysięcy elementów w trakcie pojedynczej zmiany roboczej.

Dobór sprzętu metrologicznego do specyfiki gniazda

Szybka ocena fizyczna nabiera szczególnego znaczenia w ustabilizowanych i przewidywalnych procesach wytwórczych. Kontrola sprawdzianem granicznym sprawdza się najlepiej przy przesiewie dużych serii, gdzie wyznaczone tolerancje są umiarkowane, a czas trwania weryfikacji musi być jak najkrótszy. Zastosowanie metody bezodczytowej wyraźnie odciąża pracowników i redukuje błędy pomiarowe wynikające z pomyłek przy odczytywaniu bębenka mikrometru lub noniusza.

Sytuacja zmienia się w środowisku o dużej zmienności obróbki. Przy bardzo ciasnych tolerancjach wykonania niezbędny staje się pełny pomiar przy wykorzystaniu maszyny współrzędnościowej lub chropowatościomierza z odpowiednim oprogramowaniem. Zaawansowane urządzenia stykowe budują precyzyjny profil powierzchni, co pomaga technologom wprost korygować parametry skrawania. Mimo to w codziennej pracy rutynowego gniazda produkcyjnego prosty w użyciu przymiar pozostaje często podstawowym wyborem.

Ostateczny wybór metody zależy od wielkości tolerancji oraz rodzaju badanej cechy. Przemyślane wdrożenie narzędzi granicznych ułatwia utrzymanie płynności w zakładzie przemysłowym. Odpowiednio wyposażone stanowisko kontrolne dba o to, by każda część opuszczająca obiekty wytwórcze zachowywała pełną zgodność z normami i rysunkiem projektowym. Właściwa diagnostyka kształtu i wymiaru na samym początku cyklu optymalizuje czas i koszty dalszego zarządzania jakością.
